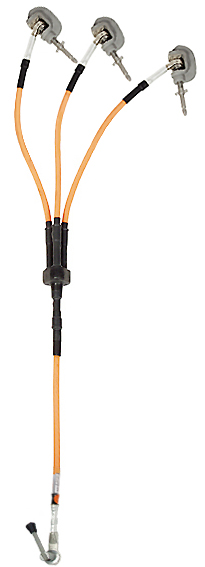

3-Phasen-Erdungsvorrichtung

Gemäß. SS 428 91 01, SS-EN 61230
wird die Leiterklemme JSK direkt an die Schiene angeschlossen, wenn kein Verbinder vorhanden ist. Zur Betätigung der Klemme werden Isolierstangen MGV, MDV/MSV und Greifzangen JGS verwendet.
Die leitenden Teile der Klemme sind aus heißgepresstem elektrolytischem Kupfer gefertigt. Der Bügel besteht aus einer gehärteten AlSi-Legierung und ist mit einer Nabenplatte aus gehärtetem, oberflächenbehandeltem Stahl versehen. Das Gewinde ist mit einem Heli-Coil-Einsatz aus Edelstahl versehen. Andere Stahlteile sind aus rostfreiem Stahl. Die Leiterklemme ist mit Scheiben aus rostfreiem Stahl versehen, die für einen konstanten Anpressdruck sorgen. Das Kabel besteht aus einem hochflexiblen ESTPR-isolierten Kupferleiter und ist mit dichten Kabelverbindungen versehen, die das Eindringen von Feuchtigkeit in das Kabel verhindern. Das Drahtseil ist an die Erdungsvorrichtung gecrimpt. Der Kabelschuh JLA 34 und das Abzweigstück JFG 4 (gummiert) bestehen aus heißgepresstem Elektrolytkupfer, die Griffmutter aus rostfreiem Stahl.
JLA wird mit den festen Erdungsanschlüssen JVF und JBF verbunden.
