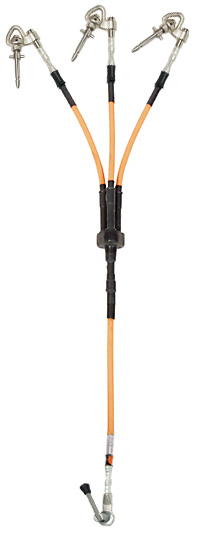

JFS21-X-JLA34 (JSE-KM)
3-vaiheinen maadoituslaite
Mukaan. SS 428 91 01, SS-EN 61230
Johtopuristin JFS 21 liitetään koukkuihin JKS ja JKR. Puristimen liikuttamiseen käytetään eristystankoja MGV, MDV/MSV ja tarttujaa JGS.
Puristimen johtavat osat on valmistettu kuumapuristetusta elektrolyyttisestä kuparista. Teräsosat on valmistettu ruostumattomasta teräksestä. Johtopuristin on varustettu ruostumattomasta teräksestä valmistetuilla kiekkopesillä, jotka takaavat tasaisen kosketuspainon. ESTPR-eristetty kuparijohdin on varustettu tiiviillä kaapeliliitoksilla, jotka estävät kosteuden pääsyn kaapeliin. Kaapeli puristetaan maadoituslaitteeseen. Kaapelikorvakkeet JLA 34 ja haaroituskappale JFG 4 (kumitettu) on valmistettu kuumapuristetusta elektrolyyttisestä kuparista enintään 120 mm²:n kaapelille, kahvamutteri ruostumatonta terästä. JLA liitetään kiinteisiin maadoitusliittimiin, JVF ja JBF.
E-numero
|
E-numero
|
Tyyppi
|
Ohjauspuristin
|
Kaapelikengät/
Maapuristin
|
Donlinin alue
mm2
|
Merkintävirta
max. kA/1s
|
Paino kg/kpl
|
| JFS21-X-JLA34 | JFS 21 |
JLA 34
|
25-120 | 27,0 | 4,6* |
*Sisältää kaapeliliitännän maksimipinta-alaa varten.
Earthing Cables for Earthing- and Short-circuiting devices
|
Type
|
Earthing Cable area
mm2
|
Rated
current
kA/1s
|
Weight
kg/m
|
| ESTPR25 |
25 |
5,7 |
0,3 |
| ESTPR35 | 35 |
8,0 |
0,4 |
| ESTPR50 |
50
|
11,5 |
0,5 |
| ESTPR70 | 70 |
16,0 |
0,7 |
| ESTPR95 | 95 |
21,0 |
1,0 |
| ESTPR120 | 120 |
27,0 |
1,2 |
| ESTPR150 | 150 |
34,0 |
1,5 |
| ESTPR185 | 185 |
42,5 |
1,9 |
