1-/2-/3-fas JPT / APG35 / JVA16

1-, 2-, 3-fas jordningsdon

Enl. SS 428 91 01, SS-EN 61230

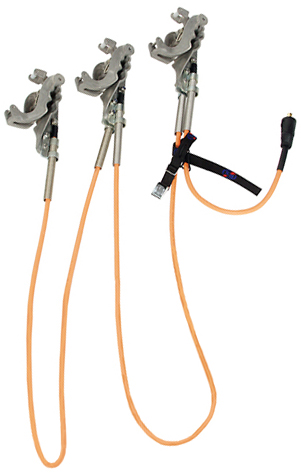

Används som linjejordningsdon för friledning, högspänning 70 – 420 kV.
Ledarklämmorna appliceras och manövreras med hjälp av kastvinda, kastlod och draglinor. Ledarklämman är fjäderbelastad och klarar applicering från FeAl 234 – FeAl 910.
Klämmans ledande delar är av härdad AlSi-legering och ståldetaljer av rostfritt stål. Donlinan är av högflexibel ESTPR-isolerad kopparledare och försedd med täta kabelanslutningar vilket förhindrar fuktinträngning i linan.
Jordningsdonet är försett med ett gummiisolerat skarvdon av bajonettyp för anslutning till jordningsverktyg JSKL1-JQL och JK31-DXF. Andra kombinationer såsom 1-fas och 2-fas kan också erbjudas. Draglinor APG 35, kastvinda JVA 16 (inkl. kastlod och 60 m nylonlina Ø 0,9 mm), 1-fas jordningsdon (nedledare till jord) samt jordskruv DJS 1 beställes separat.

1-/2-/3-fas JPT / APG35 / JVA16

exkl. donlina

E-nr:

No E-number available
Jordningsdon exkl. donlina
E-nr
Typ
Ledarklämma
Donlinarea
mm2
Märkström
max. kA/1s
Vikt kg/st
JPT     (3-fas) JK 51 25-35 8,0 4,1*
JPT/1  (1-fas) JK 51 25-35 8,0
1,5
JPT/2  (2-fas) JK 51 25-35 8,0 2,8
APG 35
(Draglina 35 m, Ø 8 mm)
1,3
JVA 16
(Kastvinda/Kastlod)
0,8

Donlina för jordningsdon/-verktyg

Typ
Donlinarea
mm2
Märkström
kA/1s
Vikt
kg/m
ESTPR25

25
5,7
0,3
ESTPR35 35
8,0
0,4
ESTPR50
50
11,5
0,5
ESTPR70 70
16,0
0,7
ESTPR95 95
21,0
1,0
ESTPR120 120
27,0
1,2
ESTPR150 150
34,0
1,5
ESTPR185 185
42,5
1,9
