Enl. SS-EN 61235

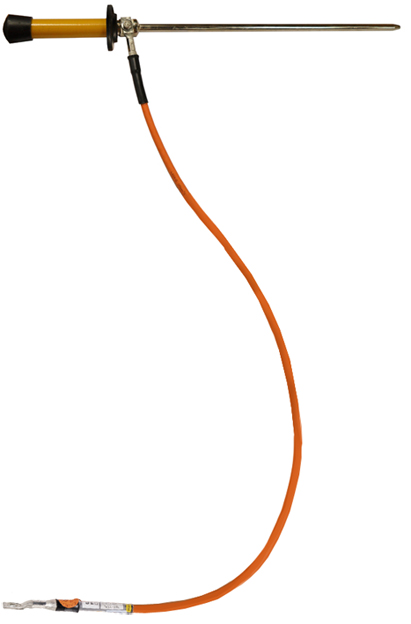

Urladdningsstång ULS 650 (levereras utan donlina) och ULS650-TPT8 (levereras med donlina) är avsedd för urladdning av statiska laddningar.
Elektrodspetsen är av förzinkad koppar.
Kabelsko mot jord, TPT8, har hål Ø8 mm. Donlinan är ansluten till elektroden med kabelsko och skruvförband M8. Donlinan är av högflexibel ESTPR-isolerad kopparledare och försedd med täta kabelanslutningar, vilket förhindrar fuktinträngning i linan.
Isolerstången är tätad för att förhindra fuktinträngning. Isolerstången är av gul, glasfiberarmerad vinylester med ytterdiameter 29 mm. Nedre änden är försedd med skyddshuv av gummi.
E-nr:
E-nr
|
Typ
|
Rak elektrod
mm
|
Kabelsko/
Jordklämma
|
Längd total
mm
|
Isolerdel
mm
|
Greppdel
mm
|
Vikt kg/st
|
ULS650 | 500 | – | 650 | – | 140 | ||
ULS650-TPT8 | 500 | TPT8 (Ø8) | 650 | – | 140 |
Ange linarea och linlängd vid beställning. Andra stånglängder och elektrod-dimensioner tillverkas på begäran.
Donlina för jordningsdon/-verktyg
Typ
|
Donlinarea
mm2
|
Märkström
kA/1s
|
Vikt
kg/m
|
ESTPR25 |
25 |
5,7 |
0,3 |
ESTPR35 | 35 |
8,0 |
0,4 |
ESTPR50 |
50
|
11,5 |
0,5 |
ESTPR70 | 70 |
16,0 |
0,7 |
ESTPR95 | 95 |
21,0 |
1,0 |
ESTPR120 | 120 |
27,0 |
1,2 |
ESTPR150 | 150 |
34,0 |
1,5 |
ESTPR185 | 185 |
42,5 |
1,9 |
